在市政污水管網中，非滿管電磁流量計與液位計的聯動控制策略通過流速-面積法與實時數據融合，有效解決了半滿工況下流量測量不準確、監控滯后等難題，成為破解“半滿困境”的核心方案。以下從技術原理、聯動策略、創新實踐三個維度展開解析：

    一、技術原理：雙傳感器融合的流量計算模型

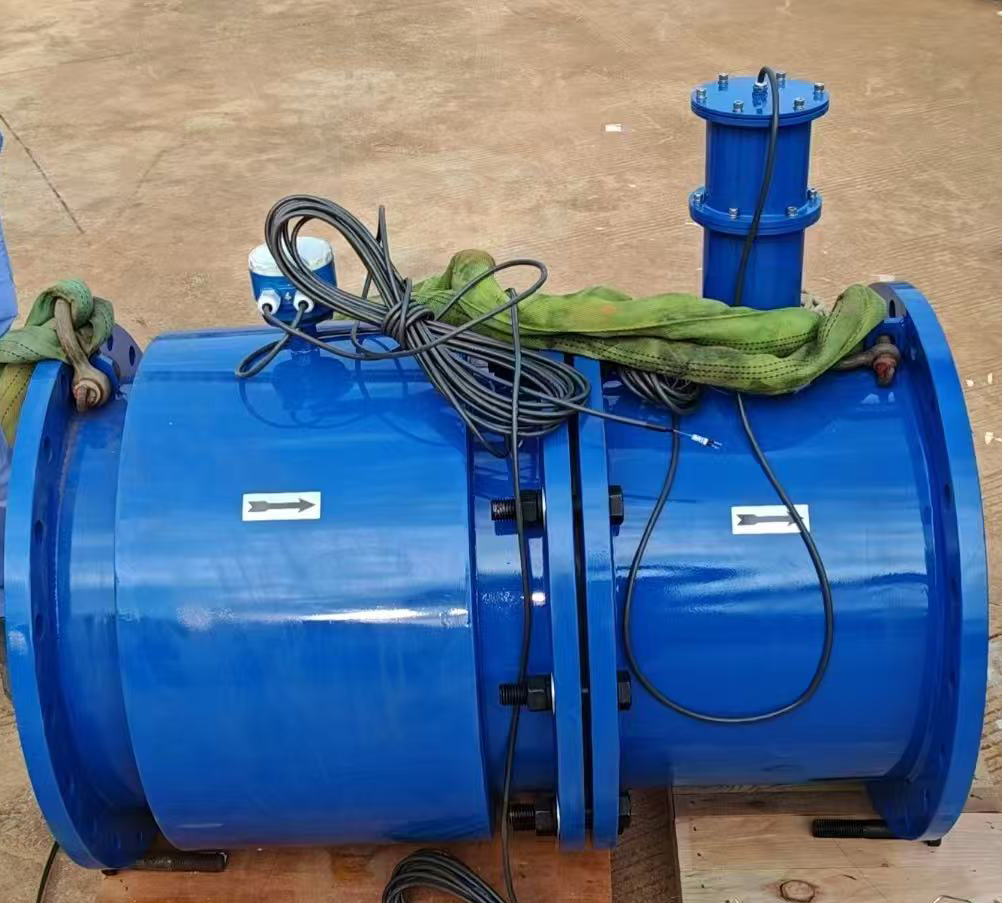

    非滿管電磁流量計與液位計的聯動控制，本質是通過流速測量+液位測量+智能算法的三重協同，實現非滿管流量的精準計量。其核心原理包括：

    流速測量：

    基于法拉第電磁感應定律，流量計在管道外壁加裝勵磁線圈，產生特定磁場。當流體（電導率≥20μS/cm）切割磁感線時，在電極兩端產生感應電動勢，其大小與流體平均流速成正比。

    液位測量：

    采用非接觸式超聲波或壓力式液位計，實時監測管道內液位高度h。例如，超聲波液位計通過發射超聲波脈沖并接收反射信號，計算液位高度，精度可達±1mm，避免接觸式液位計因介質濃度變化導致的誤差。

    流量計算：

    結合液位高度h與管道內徑D，計算流體截面積S=π×(D/2)2×(h/D)；再通過流速v與截面積S的乘積，得出瞬時流量Q=v×S。例如，在DN800管道中，當液位高度為0.4m時，截面積S=0.502m2，若流速v=1.2m/s，則瞬時流量Q=0.602m3/s。

    二、聯動控制策略：從數據采集到智能決策的閉環

    非滿管電磁流量計與液位計的聯動控制，通過以下策略實現管網狀態的實時感知與動態調控：

    實時數據采集與傳輸：

    傳感器部署：流量計與液位計同步安裝于管道關鍵節點（如泵站前、管網交匯處），確保數據覆蓋全流程。

    無線通信：采用LoRa或4G模塊，將流量、液位、設備狀態等數據實時上傳至監管平臺，支持遠程參數配置與固件升級。

    異常流量預警與定位：

    閾值設定：根據管網設計流量與歷史數據，設定流量上下限（如正常流量范圍為50-200m3/h）。當流量突變（如爆管導致流量激增或堵塞導致流量驟降）時，系統自動觸發報警。

    液位-流量關聯分析：通過分析液位與流量的變化趨勢，定位管網異常點。

    泵站聯動控制：

    液位驅動泵啟停：在泵站前安裝液位計，當液位達到高位閾值（如80%管徑）時，自動啟動水泵排水；當液位降至低位閾值（如20%管徑）時，停止水泵，避免干運轉。

    流量-壓力協同調度：結合流量計數據與泵站壓力傳感器信號，優化泵組運行策略。

    三、創新實踐：市政污水管網的典型應用場景

    非滿管電磁流量計與液位計的聯動控制，在市政污水管網中已形成以下創新實踐模式：

    排水管網分區計量管理（DMA）：

    區域流量監控：通過在管網關鍵節點安裝流量計與液位計，將城市管網劃分為若干DMA區域，實時監測區域用水量與漏損情況。

    夜間最小流量（MNF）分析：結合夜間低流量時段（如2:00-4:00）的流量與液位數據，定位隱蔽漏損點。

    泵站智能化改造：

    無人值守泵站：在泵站內集成流量計、液位計、壓力變送器與PLC控制系統，實現泵站自動啟停、液位報警與遠程監控。

    能效優化：通過分析流量與泵組能耗的關聯性，優化泵速與運行時間。

    管網健康評估與預測性維護：

    沉積物監測：通過分析液位波動頻率與流量穩定性，預警管道沉積風險。

    腐蝕監測：結合流量計電極信號衰減率與液位計數據，評估管道內壁腐蝕情況。

    四、技術挑戰與解決方案

    盡管非滿管電磁流量計與液位計的聯動控制優勢顯著，但仍需解決以下挑戰：

    低流速測量精度：

    挑戰：污水管網中常存在低流速場景（如<0.1m/s），傳統流量計易受信號噪聲干擾。

    解決方案：采用低頻矩形波激磁（如12.5Hz）與差分放大技術，消除零點偏移誤差，實現0.05m/s低流速下的穩定計量。

    泥沙沉積干擾：

    挑戰：污水中的泥沙易附著于流量計內壁，影響測量精度。

    解決方案：采用流線型電極結構與自清掃襯里設計，結合流速≥3m/s的運行工況，減少沉積層形成。

    多參數融合校準：

    挑戰：流量與液位數據需同步校準，避免因時間差導致計算誤差。

    解決方案：采用高精度同步時鐘（如GPS授時），確保流量與液位數據的時間一致性；通過實驗數據對比與數學建模，優化流量計算模型。
